Hvad er radarniveausensor?
Radarniveausensor er en enhed, der bruger radarteknologi til at måle niveauet af flydende eller faste materialer inde i beholdere, tanke, siloer eller siloer. Denne sensor kan realisere kontinuerlig overvågning af væskeniveau, nøjagtigt måle højden af materialer ved at sende og modtage radarbølger og kan hurtigt afspejle ændringer i væskeniveau.
Radar er klassificeret i kontaktniveaumåling (styret bølgeradar) og berøringsfri niveaumålingsteknologi, som kan levere pålidelige data i en række anvendelsesscenarier. Uanset om det er i høje temperaturer, højt tryk eller ætsende omgivelser, kan denne sensor fungere stabilt, så den er meget udbredt i væskeniveauovervågnings- og kontrolsystemer i kemiske, petroleums-, fødevare- og farmaceutiske industrier. Gennem sin høje præcision og tilpasningsevne forbedrer radarniveausensoren effektivt sikkerheden og effektiviteten af produktionsprocessen.
Produktintroduktion
Radarniveausendere kan være lavet af enhver af følgende teknologier: Kontaktniveaumåling og berøringsfri niveaumålingsteknologi.
Kontakt måling
Guidet Wave Radar Level Transmitter: Målinger udføres ved hjælp af guidede bølgeradarsonder. Denne kontaktmåling eller påtrængende transmitter bruger tidsdomænereflektometri (TDR), hvor sonden trænger dybt ind i tørre eller bulkmedier for at detektere udbredelsen af elektromagnetiske bølger. TDR-sondedesignet eliminerer forhindringer i bølgebanen og eliminerer dermed signaltab. Teknologien er meget modstandsdygtig over for høje temperaturer, tryk og miljøskader, hvilket gør den velegnet til brug under barske driftsforhold. Med praktisk talt ingen vedligeholdelse, er denne teknologi velegnet til avancerede industrielle applikationer og er meget udbredt i guidede bølgeradarniveausensorer og guidede bølgeradarniveausendere.
Berøringsfri radarniveausensor
For berøringsfri radartype niveaumåler kan mikrobølgefrekvenserne udsendt af SOLIDAT radarprodukter opdeles i: lavfrekvent radar under 26GHz og højfrekvent FMCW radar over 78GHZ.
Frequency Modulated Continuous Wave (FMCW) sender:
FMCW teknologi radar sendere fungerer med radar antenner. Radarantennen er ansvarlig for at sende signalerne, og modtageren fanger disse signaler inden for et bestemt tidsvindue. Disse tidsaflæsninger tages i betragtning ved niveaumålinger. FMCW radarsendere sender højfrekvente kontinuerlige signaler med gradvist stigende frekvenser. Denne frekvensændringsproces kaldes frekvenssweping. På den måde kan teknologien opnå kontinuerlige målinger. Denne radarsender er grundlæggende en berøringsfri niveausender.

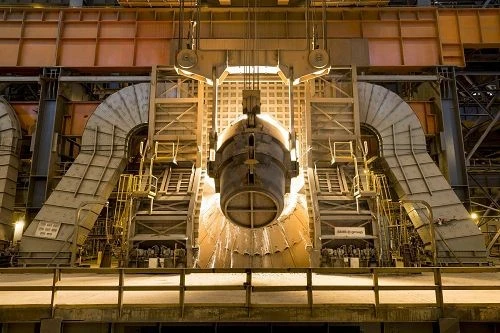

De vigtigste led i stålfremstillingsprocessen omfatter kulkoksning, sintring og jernfremstilling. I disse led spiller udstyr som kullager, kokslager, gastanke osv. en vigtig rolle. På grund af tilstedeværelsen af faste materialer, stærkt støv og lav dielektrisk konstant i arbejdsmiljøet, vælges højfrekvente pulsradarniveaumålere normalt til måling. For stoffer som råbenzen og stenkulstjære er guidede bølgeradarniveaumålere mere velegnede på grund af deres flygtige og krystalliserede egenskaber.

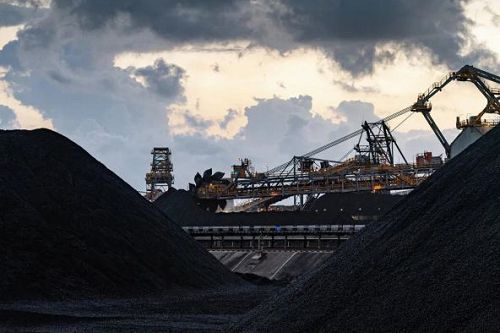

Kulindustrien står også over for problemer som fast materialemåling og stærkt støv ved håndtering af råkul, pulveriseret kul og kulgang. Derfor er højfrekvente pulsradarniveaumålere også hovedvalget.

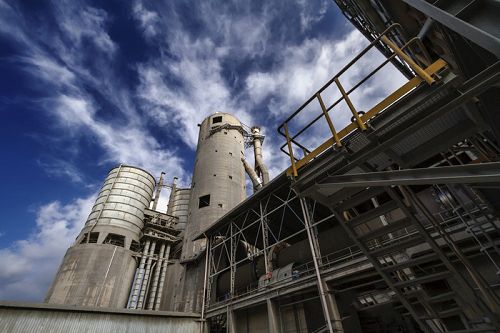

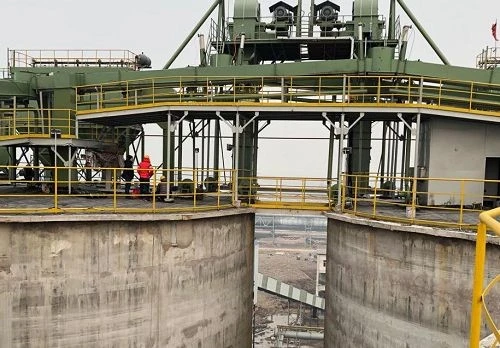

Produktionsprocessen i cementindustrien involverer flere lagerforbindelser, såsom råvarelagre, klinklagre osv. Arbejdsforholdene for disse forbindelser svarer til de ovennævnte industrier, så det anbefales også at bruge højfrekvent pulsradar niveaumålere til måling.

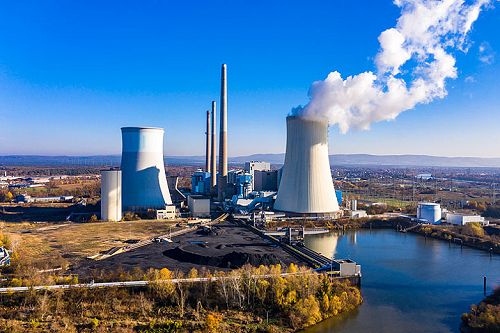

I produktionsprocessen for termisk kraft, vandkraft og biokraftproduktion i elindustrien omfatter de forbindelser, der skal måles, råkulbunkers, cirkulerende vandbassiner osv. Afhængigt af arbejdsforholdene, højfrekvent pulsradar niveaumåler, guidet bølgeradarniveaumåler eller lavfrekvent radarniveaumåler kan vælges til måling.
Når den ikke-jernholdige metallurgiske industri behandler metaller som aluminium, nikkel, zink og titanium, skal gylletanken, opløsningstanken og andet udstyr i sin produktionsproces arbejde i høje temperaturer, stærk vanddamp og korrosionsmiljøer. Derfor skal disse faktorer tages i betragtning, når du vælger en niveaumåler, og guidet bølgeradar eller lavfrekvent radarniveaumåler vælges normalt. Højfrekvent radar niveaumåler kan stadig vælges til solid måling.
Når vandbeskyttelsesindustrien udfører hydrologisk overvågning, oversvømmelsesforebyggende alarm og vanding af landbrugsjord, skal faktorer som signaltransmissionsafstand, strømforsyningsspænding og installationssted tages i betragtning. Derfor vælges normalt radarbølger med en mindre strålevinkel til måling, og højfrekvente radarniveaumålere med MODBUS-protokol vælges.

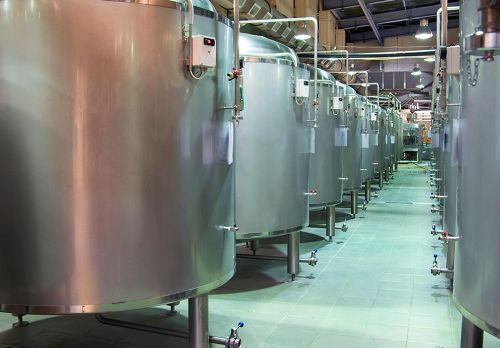

I produktionsprocessen i fødevare- og medicinalindustrien skal udstyr såsom spiseolietanke og opbevaringstanke til sojaskrå opfylde visse hygiejnekrav. I dette tilfælde vælges normalt en højfrekvent radarniveaumåler til måling, og der vælges en forseglet antenne, der opfylder hygiejnebetingelser.

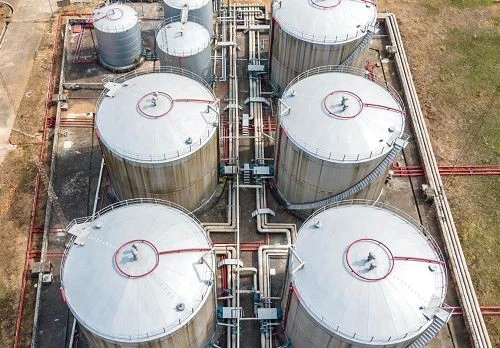

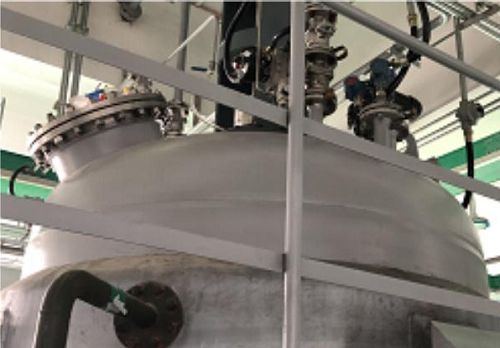

I den kemiske industri skal råoliedepoter, benzintanke og andet udstyr i produktionsleddet for petrokemikalier og kulkemikalier stå over for forskellige komplekse arbejdsforhold. Alt efter det aktuelle behov kan højfrekvente pulsradarniveaumålere, guidede bølgeradarniveaumålere eller lavfrekvente radarniveaumålere vælges til måling.
Miljøbeskyttelses- og vandbehandlingsindustrien involverer flere led i rensningen af spildevand, såsom vandopsamlingsbrønde, biokemiske reaktionsbassiner osv. Afhængigt af arbejdsforholdene for forskellige forbindelser, guidede bølgeradarniveaumålere, højfrekvente radarniveaumålere eller ultralydsniveaumålere kan vælges til måling.
I halvlederindustriens produktionsforbindelser skal udstyr såsom siliciummikropulverlagre håndtere arbejdsforhold såsom lave dielektriske konstanter og stærkt støv. Derfor er højfrekvente radarniveaumålere det vigtigste valg for denne industri.
Funktionsprincip for radarniveausender
Det grundlæggende arbejdsprincip for radarniveausenderen omfatter tre trin: transmission, refleksion og modtagelse. Radarsensoren sender elektromagnetiske bølger i form af stråler gennem antennen. Disse bølger reflekteres tilbage på overfladen af målmaterialet, og det reflekterede signal modtages igen af antennen. Systemet sampler hvert punkt i de transmitterede og reflekterede stråler og beregner efter bearbejdning af den intelligente processor afstanden mellem mediet og sonden og sender resultatet til terminaldisplayet for visning, alarm og drift. I tidsintervallet mellem transmission og modtagelse fungerer antennesystemet som en modtageenhed til at analysere ekkosignalet, og behandlingstiden er mindre end en milliardtedel af et sekund for at opnå hurtig og præcis ekkoanalyse.
Radarsensoren bruger en unik tidsintervaljusteringsteknologi til at forstærke og lokalisere ekkosignalet hvert sekund og derefter analysere og behandle det. På denne måde kan radarsensoren behandle disse forstærkede ekkosignaler nøjagtigt inden for 0.1 sekunder uden behov for langsigtet frekvensanalyse.
Den største fordel ved radarniveaumåleren er dens fremragende ydeevne i barske miljøer. Det kan effektivt måle giftige eller ætsende medier, faste, flydende, støvede eller slamstoffer. Specifikt i radarniveaumåling har den følgende egenskaber:
Kontinuerlig og præcis måling
På grund af de unikke egenskaber ved elektromagnetiske bølger er dens måleanvendelser meget brede og vil ikke blive forstyrret af miljøet. Berøringsfri radarniveausensor er en speciel måleenhed, hvis sonde ikke rører overfladen af mediet, så berøringsfri måling kan opnås. Denne målemetode kan hurtigt og præcist måle væskeniveauet i forskellige medier, og sonden er næsten upåvirket af faktorer som temperatur, tryk og gas.
Med interferens ekko undertrykkelse funktion
For eksempel kan interferensekkoet af leddet inden for stråleområdet eller interferensekkoet forårsaget af støjen fra tilførsel og afladning automatisk undertrykkes af det interne fuzzy logic kontrolsystem.
Nøjagtig, sikker og energibesparende
Radarniveaumåleren kan måle i vakuum eller højtryksmiljø, viser høj nøjagtighed og sikkerhed og har stærk tilpasningsevne, velegnet til næsten enhver lejlighed. De anvendte materialer har ikke kun stabile kemiske og mekaniske egenskaber, men har også gode genbrugsegenskaber, hvilket er meget miljøvenligt.
Vedligeholdelsesfri og meget tilpasningsdygtig
Mikrobølgeteknologi er næsten fri for interferens og kommer ikke direkte i kontakt med det målte medium, så den kan bruges i en række forskellige situationer såsom vakuummiljø, væskeniveaumåling eller materialeniveaumåling. Med anvendelsen af avancerede materialer har denne teknologi stærk tolerance over for komplekse kemiske og fysiske forhold og kan give nøjagtige, pålidelige og langsigtede stabile analoge eller digitale signaler.
Nem vedligeholdelse og nem betjening
Radarniveaumåleren er udstyret med fejlalarm og selvdiagnosefunktioner. Fejlkoden leveret af operationsdisplaymodulet bruges til at analysere problemet, og fejlen kan hurtigt identificeres og løses. Dette gør vedligeholdelses- og kalibreringsprocessen mere bekvem og præcis, hvilket sikrer en stabil drift af instrumentet.
Meget brugt, velegnet til næsten alle medier
Radarniveaumåleren kan måle tanke af forskellige former, herunder kugleformede tanke, vandrette tanke, cylindriske tanke og koniske tanke. Derudover er den også velegnet til niveauovervågning af lagertanke, buffertanke, mikrobølgerør og bypassrør. Med hensyn til medietype kan den måle en række forskellige medier såsom væsker, partikler og slam.
Radarniveautransmittere er ikke kun velegnede til en række faste materialer, men er også i stand til at måle niveauet af væsker og gylle. Dette instrument kan fungere stabilt under forskellige temperaturer, tryk, dampgasblandinger og procesbetingelser. Dens vigtigste applikationer omfatter:
1
2
3
4
5
6
7
8
Antenne
Radarniveaumålerens antenne bruges hovedsageligt til at sende og modtage mikrobølgesignaler. Dens form og polariseringstilstand kan vælges efter behov. Almindelig anvendte typer omfatter universaltype, sanitetstype, hejsetype, anti-korrosionstype, flangetype, gevindtype, højtemperaturtype, regndråbetype osv. Mikrobølgesignalet, der udsendes af antennen, reflekteres og brydes i væskeniveaumediet og derefter modtaget af modtageren og danner således arbejdsprincippet for radarniveausensoren.
Modtagende processor
Modtageren bruges til at modtage mikrobølgesignalet reflekteret fra overfladen af den målte væske. Processoren er den intelligente del af radarniveaumåleren, som er ansvarlig for at behandle mikrobølgesignalet modtaget af modtageren.
Vise
Displayet er grænsefladen mellem menneske og maskine på radarniveaumåleren. Det viser normalt forskellige data output fra processoren i form af tekst, tal, kurver osv. Forskellige typer skærme kan vælges efter brugernes behov, såsom LCD, Bluetooth osv. LCD-skærme er meget udbredt i forskellige industrielle miljøer . Bluetooth er mere praktisk til fejlfinding på stedet.
Andre komponenter
Udover ovenstående komponenter har radarniveaumåleren også nogle andre komponenter, såsom antennemonteringsbeslag, signaldæmper, isolator, filter osv. Disse komponenter spiller en hjælperolle i systemet og sikrer nøjagtigheden, stabiliteten og pålideligheden af måling af radarniveau.
1. Regelmæssig vedligeholdelse
Regelmæssig vedligeholdelse af radarniveaumåleren er et nøgletrin for at sikre dens normale drift, herunder følgende inspektioner: bekræft, at udstyrets udseende ikke er beskadiget, sonden holdes ren, tilslutningsdelene er ikke løse, og displayskærmen fungerer korrekt. Derudover bør udstyrets jordforbindelse også kontrolleres for at sikre god jordforbindelse for at forhindre elektromagnetisk interferens i at påvirke udstyrets ydeevne.
2. Hold udstyret rent
Sonden på radarniveaumåleren er dens nøglekomponent og kræver særlig opmærksomhed på dens renlighed. Når du kontrollerer, skal du tørre sondeoverfladen af med en ren, blød klud for at forhindre pletter og urenheder i at klæbe. Samtidig skal den ydre skal af niveaumåleren rengøres regelmæssigt for at fjerne støv og snavs for at sikre varmeafledningseffekten og normal drift af udstyret.
3.Forhindr stærke vibrationer
Som et højpræcisionsinstrument kan radarniveaumåleren blive beskadiget af kraftige vibrationer. Derfor bør kraftige vibrationer så vidt muligt undgås under installation og brug. Hvis udstyret er installeret i et miljø med store vibrationer, skal der træffes passende vibrationsdæmpende foranstaltninger, såsom at bruge gummiskiver.
4. Regelmæssig kalibrering
Nøjagtigheden af radarniveaumåleren er nøglen til dens ydeevne og skal kalibreres regelmæssigt for at bevare dens nøjagtighed. Kalibreringsmetoder omfatter sammenligning med standardudstyr eller test med en niveaumåler af kendt højde. Hvis der findes fejl i udstyret, skal justeringer eller reparationer foretages rettidigt for at sikre dets målenøjagtighed.
5.Vær opmærksom på arbejdsmiljøet
Radarniveaumålerens ydeevne er væsentligt påvirket af arbejdsmiljøet. For det første bør det undgås at bruge det under ekstreme forhold, såsom høj temperatur, højt tryk eller stærkt ætsende miljø, som kan beskadige udstyret. For det andet er det nødvendigt at sikre, at udstyrets strømforsyning er stabil for at forhindre indvirkningen af spændingsudsving på udstyret. Desuden bør kabelforbindelsen kontrolleres jævnligt for at sikre god kontakt for at undgå problemer med signaltransmission.
Vores fabrik

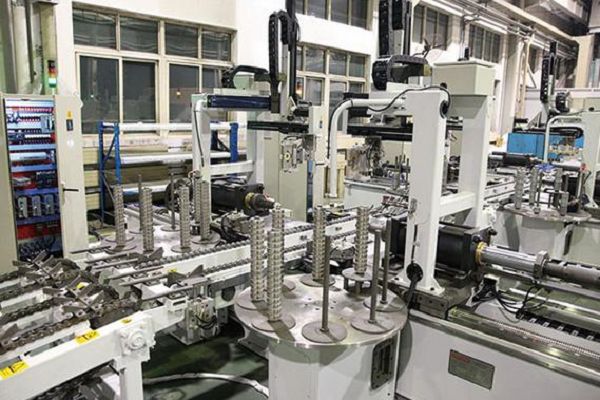

Automatiserede produktionslinjer: Vi investerer i avancerede automatiserede produktionslinjer for at forbedre produktionseffektiviteten og sikre ensartet produktkvalitet.
Intelligent fremstillingsteknologi: Brug intelligent fremstillingsteknologi til at realisere digital, netværksforbundet og intelligent styring af produktionsprocessen.
Kontinuerlig innovation: Vi introducerer løbende nye teknologier og udstyr for at fastholde vores førende position i branchen og give kunderne de mest konkurrencedygtige løsninger.
Q: 1, Hvad er niveaumåling af radartype?
A: Radarniveausendere elektroniske enheder, der bruges til væskeniveaumåling. Som navnet antyder, bruger disse niveausendere radarteknologi til registrering af væskeniveau. Disse sendere fungerer baseret på elektromagnetiske bølger inden for mikrobølgebåndbreddeområdet.
Q: 2, Hvad er radarmetoden til måling?
A: Denne moderne metode til at måle afstande er baseret på det faktum, at lys (hvad enten det er i form af radiobølger, mikrobølger, synligt lys eller røntgenstråler) rejser med en hastighed på 300,000 km/sek.
Q: 3, Hvad er radarmålinger?
A: Udtrykket "radar" er en forkortelse for RAdio Detection And Ranging; det er et system til at detektere objekter ved hjælp af reflekteret elektromagnetisk energi. Radarsystemer kan måle retningen, højden, rækkevidden og hastigheden af fjerne objekter langt fra radarstedet.
Q: 4, Hvor nøjagtig er radarniveauet?
A: Måling af væskeoverfladehøjde ved hjælp af radarstråler. Velegnet til de fleste flydende medier, inklusive ætsende væsker. Velegnet til en lang række flydende og faste medier, uafhængigt af flydende egenskaber. Høj nøjagtighed, typisk i millimeterområdet.
Q: 5, Hvad er guidet bølgeradar?
A: Guidede bølgeradarenheder har ingen bevægelige dele og kræver minimal vedligeholdelse. De kan måle både niveau og grænsefladen mellem to medier. Teknologien påvirkes ikke af medietæthed, varierende temperaturer eller tryk og giver pålidelige, nøjagtige målinger i krævende applikationer.
Q: 6, Hvad er arbejdsprincippet for GWR?
A: Arbejdsprincip Guidet bølgeradarsender fungerer efter princippet om tid og rejse (TDR). Radarbølgen bevæger sig med lysets hastighed. Flyvetiden konverteres til niveausignal via de elektroniske enheder. Sonden udsender højfrekvente bølgeimpulser, som bevæger sig langs en kabelsonde eller en stangsonde.
Q: 7, Hvad er forskellen mellem GWR og berøringsfri radar?
A: Guided Wave Radar (GWR) bruger en sonde til at måle for at guide højfrekvente, elektromagnetiske bølger, når de bevæger sig ned fra en sender til mediet, der måles. Ikke-kontaktende radar sender en elektromagnetisk bølge ned gennem luften, den reflekteres derefter fra mediet og vender tilbage til enheden.
Q: 8, Hvornår skal man bruge guidet bølgeradar?
A: GWR kan bruges i en lang række applikationer og medier, herunder faste stoffer og væsker. Guidede bølgeradarsendere er meget almindeligt anvendt til måling af væskegrænsefladeniveau.
Q: 9, Hvad bruges en tankmåler til?
A: Tankmåling er måling af væsker i store lagertanke med det formål at kvantificere volumen og massen af produktet i tankene. Olie- og gasindustrien anvender generelt statiske volumetriske vurderinger af tankindholdet. Dette involverer niveau-, temperatur- og trykmålinger.
Q: 10,Påvirkes radarniveausensorer af temperatur og tryk?
A: Temperatur og tryk har en vis effekt på radarniveaumålere, men effekten er ubetydelig.
Spørgsmål: 11, Hvad er teknikken til måling af ikke-kontaktniveau?
A: Berøringsfri niveausensorer til væsker kan opdeles i to sensorteknologier, radar og ultralyd. Radar berøringsfri niveausensorer virker ved at sende korte mikrobølgesignaler mod væsken via sensoren. Mikrobølgesignalet rammer derefter væskeoverfladen og hopper tilbage mod sensoren.
Q: 12, Hvad er en berøringsfri radarniveausender?
A: Radarniveautransmitterne er fremragende enheder til berøringsfri niveaumåling. Mikrobølgeimpulserne, der udsendes af radarens antenne, bevæger sig med lysets hastighed, og en del af deres energi, der reflekteres af overfladen af mediet, der skal måles, modtages af den samme antenne.
Q: 13, Hvordan måler man siloniveauer ved hjælp af radar?
A: Bølgerne udsendes fra en antenne og hopper af stoffets overflade og vender tilbage til antennen. Den tid, det tager for bølgerne at vende tilbage, bruges til at beregne afstanden mellem antennen og stoffets overflade, som så konverteres til en niveaumåling.
Q: 14, Hvilken radarsensor bruges til kontinuerlig niveaumåling af faste stoffer?
A: SLDL5185 er en radarsensor til kontinuerlig måling af faste stoffer selv under vanskelige procesforhold. Den er særligt velegnet til niveaumåling i høje siloer og store bunkers.
Q: 15, Hvad er forskellen mellem CW-radar og FMCW-radar?
A: I modsætning til FMCW-radarer udsender CW-radarer (kontinuerlige bølgeradaer) radarbølger med en konstant frekvens og amplitude. Derfor er der ingen frekvensmodulation med CW-radar. Sammenlignet med FMCW-radarsensorer bruges CW-radarsensorer hovedsageligt til hastighedsmåling.
Q: 16, Hvad er frekvensmoduleret CW-radar?
A: FMCW (Frequency Modulated Continuous Wave-radar adskiller sig fra pulseret radar ved, at der konstant transmitteres et elektromagnetisk signal. Frekvensen af dette signal ændres over tid, generelt i et sweep over en indstillet båndbredde.
Q: 17, Hvad er 80G radarniveau?
A: 80G-radarsensoren har typisk en smallere strålevinkel sammenlignet med 26G-typen. Dette fokuserede signal og smalle strålevinkel bidrager til bedre nøjagtighed og reduceret interferens, hvilket sikrer, at sensoren giver præcise niveaumålinger selv i komplekse miljøer med flere forhindringer.
Q: 18, Hvad er frekvensen af radarniveausender?
A: De fleste bruger 6 GHz, 10 GHz eller 26 GHz. I dag er der kommet nye radarsensorer på markedet med 80 GHz. Disse giver en masse fordele til en procesinstallation, da de passer godt i applikationer, hvor traditionelle radarsendere har brug for mere plads til strålevinklen.
Q: 19, Hvad er 80 GHz?
A: 80 GHz radarniveausensorer fungerer ved en frekvens på 80 GHz (gigahertz), som også er i millimeterbølgefrekvensområdet. Disse sensorer bruges typisk til at måle niveauet af væsker og faste stoffer i tanke, siloer og beholdere.
Q: 20, Kan radaren registrere vandstanden?
A: Berøringsfri: Vandstandsmåling med radar er berøringsfri og forstyrrer ikke den naturlige vandstrøm. Lang rækkevidde: Radarniveaumålere kan måle vandstanden over lange afstande, hvilket gør dem ideelle til overvågning af store vandområder.
